鋼襯四氟管道的高溫耐受性是衡量其在工業輸送領域應用價值的重要指標，其性能表現依托金屬基體與聚四氟乙烯（PTFE）內襯的協同作用，在-200℃至260℃的寬溫域內保持結構穩定性與介質輸送安全性。這種特殊的復合結構設計，既發揮了金屬管道的力學強度優勢，又借助四氟材料的耐溫特性，滿足了高溫腐蝕性介質的輸送需求。

　　材料特性是鋼襯四氟管道高溫耐受性的基礎保障。四氟內襯材料具有獨特的分子結構，碳-氟鍵的高鍵能使其在高溫環境下不易發生降解，連續使用溫度可穩定維持在200℃以內，短時間耐受溫度可達260℃。經過特殊處理的改性四氟材料，通過引入共聚單體優化分子鏈結構，將高溫下的抗蠕變性能提升30%以上，在180℃靜態載荷下的形變率控制在5%以下，避免因內襯材料過度變形導致的管道堵塞或介質泄漏。

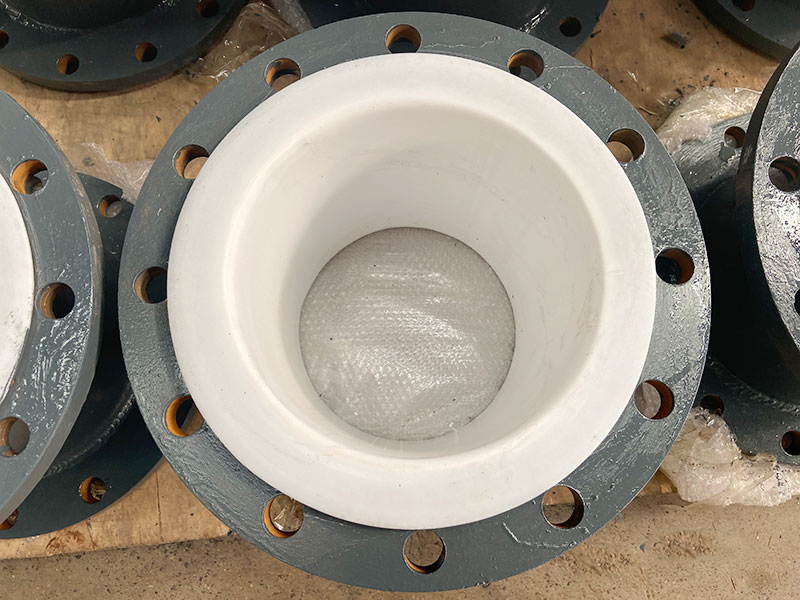

　　結構設計對高溫耐受性的強化作用明顯。鋼襯四氟管道采用過盈配合工藝實現金屬外殼與四氟內襯的緊密結合，內襯厚度根據使用溫度區間設計為3-10mm，高溫工況下優先選擇5mm以上厚度以增強熱穩定性。法蘭連接部位采用榫槽式密封結構，配合四氟彈性墊片，在溫度波動時可通過自身彈性補償熱脹冷縮產生的間隙，確保密封性能在-50℃至200℃范圍內保持穩定。管道彎頭、三通等異形件采用整體模壓成型工藝，避免焊接接縫在高溫下成為性能薄弱點，使整體結構的耐溫一致性得到保障。

　　高溫下的性能穩定性通過多維度指標驗證。在200℃連續運行條件下，鋼襯四氟管道的爆破壓力保持在設計壓力的1.5倍以上，內襯材料的體積膨脹率控制在1.2%以內，不影響介質流通截面。長期熱老化試驗表明，經過1000小時/200℃處理后，四氟內襯的拉伸強度保留率≥80%，沖擊韌性無明顯下降，確保管道在長期高溫服役中的結構完整性。對于含有固體顆粒的高溫介質，內襯表面經納米改性處理后，在200℃下的耐磨性提升40%，減少因摩擦熱累積導致的局部溫度過高問題。

　　技術優化持續拓展高溫應用邊界。通過在四氟材料中添加碳纖維或石墨填充劑，可將材料的熱導率提升2-3倍，加速熱量傳遞以避免局部過熱；金屬外殼采用耐高溫防腐涂層處理，在300℃以下可有效抵抗煙氣腐蝕，延長管道整體使用壽命。針對超高溫間歇工況，開發出可拆卸式內襯結構，當溫度超過260℃時可快速更換特種耐高溫內襯，使鋼襯四氟管道的適用場景進一步拓寬。

　　鋼襯四氟管道的高溫耐受性技術，為化工、冶金、醫藥等行業的高溫腐蝕性介質輸送提供了可靠解決方案。其在寬溫域內的穩定表現，既突破了傳統金屬管道的耐腐蝕性局限，又彌補了純四氟管道的力學性能不足，成為工業高溫輸送系統中的關鍵組件。隨著材料改性與結構設計的不斷創新，鋼襯四氟管道的高溫耐受極限還將持續提升，為更苛刻的工況環境提供技術支撐。
