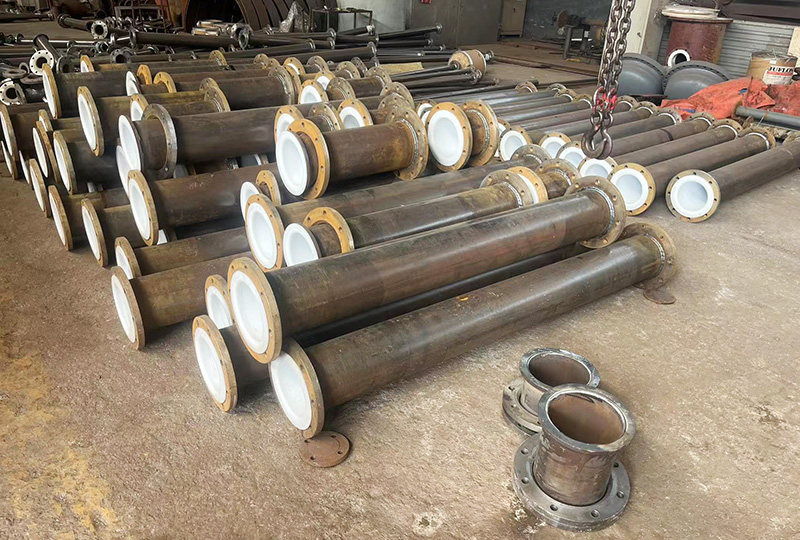

在化工、制藥、環(huán)保等強(qiáng)腐蝕介質(zhì)輸送領(lǐng)域，鋼襯四氟管道憑借“鋼的強(qiáng)度+四氟的耐蝕性”的復(fù)合優(yōu)勢(shì)，成為理想的管道解決方案。這種將聚四氟乙烯（PTFE）內(nèi)襯與鋼質(zhì)基體結(jié)合的工藝，通過科學(xué)的結(jié)構(gòu)設(shè)計(jì)與精密的加工流程，實(shí)現(xiàn)了力學(xué)性能與耐腐蝕性能的完美統(tǒng)一。深入解析其工藝體系，需從襯里材料特性、復(fù)合工藝原理、制造流程到質(zhì)量控制進(jìn)行系統(tǒng)闡述。

　　襯里材料：四氟乙烯的性能優(yōu)勢(shì)

　　聚四氟乙烯（PTFE）作為鋼襯四氟管道的核心襯里材料，具有“塑料王”的美譽(yù)。其分子結(jié)構(gòu)中氟原子對(duì)碳原子的緊密包裹，賦予材料優(yōu)異的化學(xué)穩(wěn)定性，在常溫下可耐受王水、氫氟酸、濃堿等強(qiáng)腐蝕介質(zhì)，某化工企業(yè)使用鋼襯四氟管道輸送98%硫酸，連續(xù)運(yùn)行8年未出現(xiàn)腐蝕滲漏。PTFE的摩擦系數(shù)極低（0.04-0.07），較不銹鋼管道降低60%以上，某粉體輸送系統(tǒng)采用該管道后，物料輸送能耗減少18%，且不易結(jié)垢堵塞。

　　熱性能方面，PTFE可在-200℃至+260℃的寬溫范圍內(nèi)穩(wěn)定工作，某冷凍鹽水管道使用鋼襯四氟管后，在-40℃工況下仍保持良好的柔韌性，而普通碳鋼管道已出現(xiàn)冷脆現(xiàn)象。其介電性能同樣突出，體積電阻率＞101⁸Ω・cm，某電子級(jí)純水輸送系統(tǒng)采用該管道，水質(zhì)純度可達(dá)18.2MΩ・cm，滿足半導(dǎo)體行業(yè)超高純要求。此外，PTFE的不粘性使其表面難以附著雜質(zhì)，某食品糖漿輸送管道使用后，清洗頻次從每周3次減少至每月1次，大幅降低維護(hù)成本。

　　復(fù)合工藝：多種技術(shù)的協(xié)同創(chuàng)新

　　鋼襯四氟管道的核心工藝在于實(shí)現(xiàn)PTFE與鋼基體的可靠結(jié)合，目前主要采用纏繞燒結(jié)、模壓成型、推壓襯里等技術(shù)。纏繞燒結(jié)工藝是將PTFE薄膜（厚度0.1-0.5mm）螺旋纏繞在預(yù)制鋼殼內(nèi)壁，經(jīng)280-300℃燒結(jié)后形成整體襯里，某DN200管道采用該工藝，襯層厚度均勻性控制在±0.1mm，適用于大口徑管道（DN100-DN1000）。模壓成型則將PTFE粉末填充到鋼模與鋼管之間，在30-50MPa壓力下冷壓成型，再經(jīng)高溫?zé)�結(jié)，某高壓管道（設(shè)計(jì)壓力6.4MPa）采用該工藝，襯層與基體結(jié)合強(qiáng)度＞5MPa，滿足高壓工況需求。

　　推壓襯里工藝是近年發(fā)展的新技術(shù)，通過專用設(shè)備將PTFE管坯推壓入鋼管內(nèi)壁，利用PTFE的冷流特性實(shí)現(xiàn)緊密貼合，某化工企業(yè)的DN50管道采用該工藝，襯層拉伸強(qiáng)度＞25MPa，且無接縫，杜絕了介質(zhì)滲漏風(fēng)險(xiǎn)。對(duì)于異形件（如彎頭、三通），常采用模壓燒結(jié)工藝，某項(xiàng)目中的90°彎頭，通過分瓣模壓再拼接燒結(jié)，襯層厚度達(dá)3mm，在輸送強(qiáng)腐蝕介質(zhì)時(shí)壽命超過傳統(tǒng)橡膠襯里管道3倍以上。

　　制造流程：全工序的質(zhì)量管控

　　鋼襯四氟管道的制造需經(jīng)過10余道精密工序。鋼管預(yù)處理階段，采用噴砂除銹（Sa2.5級(jí)）使表面粗糙度達(dá)Ra6.3-12.5μm，某工廠的數(shù)據(jù)顯示，除銹質(zhì)量達(dá)標(biāo)可使襯層附著力提升40%。PTFE襯里施工中，纏繞工藝需控制薄膜張力（5-10N）與纏繞角度（30°-45°），確保無褶皺；模壓工藝則需精確控制壓力上升速率（0.5MPa/min）與保壓時(shí)間（30-60min），某DN300管道的模壓過程中，壓力控制精度達(dá)±0.2MPa，避免襯層出現(xiàn)分層缺陷。

　　燒結(jié)過程是關(guān)鍵環(huán)節(jié)，采用分段升溫制度：從室溫以5℃/min升至150℃，保溫1h；再以3℃/min升至380℃，保溫2h；最后隨爐冷卻至100℃以下。某管道廠的燒結(jié)爐配備多點(diǎn)溫控系統(tǒng)（溫差≤±5℃），確保襯層結(jié)晶度達(dá)55%-65%，過燒或欠燒率＜3%。后處理工序中，對(duì)管道進(jìn)行電火花檢測(cè)（電壓15-30kV），某項(xiàng)目檢測(cè)標(biāo)準(zhǔn)為每平方米漏點(diǎn)≤1個(gè)，漏點(diǎn)處采用專用修補(bǔ)劑（PTFE粉末與氟橡膠復(fù)合）修復(fù)，修復(fù)后再次檢測(cè)直至合格。

　　應(yīng)用優(yōu)勢(shì)：多場(chǎng)景的性能驗(yàn)證

　　不同行業(yè)對(duì)鋼襯四氟管道的工藝特性有差異化需求。化工行業(yè)的酸堿輸送，某磷肥廠使用的DN200鋼襯四氟管道，在輸送10%磷酸與30%硫酸混合液時(shí)，年腐蝕速率＜0.01mm，而碳鋼管道年腐蝕速率達(dá)2.5mm；制藥行業(yè)的潔凈管道，某生物藥廠采用電拋光鋼襯四氟管，內(nèi)壁粗糙度Ra≤0.8μm，符合GMP標(biāo)準(zhǔn)，且可耐受121℃蒸汽滅菌30分鐘；環(huán)保行業(yè)的廢水處理，某電鍍廢水管道使用鋼襯四氟波紋管，在pH 2-14的廢水環(huán)境中，補(bǔ)償量達(dá)±15mm，避免因熱脹冷縮導(dǎo)致的泄漏。

　　在特殊工況下，鋼襯四氟管道的工藝優(yōu)勢(shì)更為顯著。某氯堿企業(yè)的氯氣管道，采用鋼襯四氟+鈦合金法蘭結(jié)構(gòu)，在干燥氯氣（含水量＜50ppm）中運(yùn)行5年無腐蝕，而原用的玻璃鋼管道平均1.5年需更換；某半導(dǎo)體企業(yè)的氫氟酸輸送系統(tǒng)，采用超純級(jí)鋼襯四氟管（雜質(zhì)含量＜1ppm），配合全自動(dòng)軌道焊接工藝，實(shí)現(xiàn)零泄漏，滿足SEMI標(biāo)準(zhǔn)。

　　鋼襯四氟管道工藝的不斷創(chuàng)新，推動(dòng)著耐腐蝕管道技術(shù)的進(jìn)步。從材料改性到工藝優(yōu)化，從制造精度到檢測(cè)手段，每一個(gè)環(huán)節(jié)的提升都為苛刻工況下的介質(zhì)輸送提供更可靠的保障。隨著工業(yè)4.0的推進(jìn)，數(shù)字化制造與智能檢測(cè)技術(shù)的應(yīng)用，將使鋼襯四氟管道工藝向更高效、更精準(zhǔn)的方向發(fā)展。
